（単位：ｍｍ）

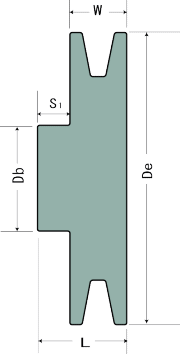

形状概略図	コードNo.	品名 （ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム 本数	重量 （Kg）
							S1	S2	厚（最低） ｈ	幅 w
	101	※2 A1	50.8	41.8	36	33	13	0	-	20	-	0.29
	102	※2½ A1	63.5	54.5	43	36	16	0	-	20	-	0.53
	103	2½ A1	63.5	54.5	41	21	16	15	16	20	-	0.41
	104	3 A1	76.2	67.2	42	24	19	15	16	20	-	0.52
	105	3½ A1	88.9	79.9	45	24	19	15	16	20	-	0.66
	106	4 A1	101.6	92.6	48	24	19	15	16	20	-	0.82
	107	4½ A1	114.3	105.3	50	24	19	15	16	20	-	0.96
	108	5 A1	127.0	118.0	50	24	19	15	16	20	-	1.07

　　　　　　　　　　　　　　　　　　　　　　　　※印は裏ベタとなります

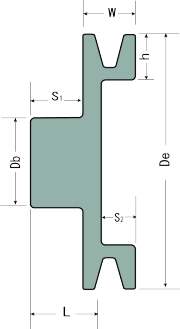

形状概略図	コードNo.	品名 （ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム 本数	重量 （Kg）
							S1	S2	厚（最低） ｈ	幅 w
	109	5½ A1	139.7	130.7	50	30	12	2	15	20	4	1.1
	110	6 A1	152.4	143.4	50	30	12	2	15	20	4	1.2
	111	6½ A1	165.1	156.1	50	30	12	2	15	20	4	1.3
	112	7 A1	177.8	168.8	50	30	12	2	15	20	4	1.4
	113	8 A1	203.2	194.2	55	30	12	2	15	20	4	1.7
	114	9 A1	228.6	219.6	55	30	12	2	15	20	4	2.1
	115	10 A1	254.0	245.0	55	32	12	0	15	20	4	2.4
	116	11 A1	279.4	270.4	55	32	12	0	15	20	4	2.7
	117	12 A1	304.8	295.8	57	35	15	0	15	20	4	3.3
	118	13 A1	330.2	321.2	60	35	15	0	15	20	4	3.5
	119	14 A1	355.6	346.6	65	35	15	0	15	20	4	3.8
	120	15 A1	381.0	372.0	65	38	18	0	15	20	4	4.2
	121	16 A1	406.4	397.4	65	38	18	0	15	20	4	4.7

★　アーム形プーリーのｈ寸法が少ないのは、削り込み　５�o　の為

形状概略図	コードNo.	品名 （ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム 本数	重量 （Kg）
							S1	S2	厚（最低） ｈ	幅 w
	150	55 A1	55	46	35	32	12	-	-	20	-	0.31
	151	59.5 A1	59.5	50.5	40	32	12	-	-	20	-	0.40
	152	63.5 A1	63.5	54.5	40	32	12	-	-	20	-	0.44
	153	65 A1	65	56	40	32	12	-	-	20	-	0.46
	154	69 A1	69	60	40	32	12	-	-	20	-	0.51
	155	72 A1	72	63	40	32	12	-	-	20	-	0.55
	156	76 A1	76	67	40	32	12	-	-	20	-	0.61
	157	78 A1	78	69	40	32	12	-	-	20	-	0.65
	158	80 A1	80	71	40	32	12	-	-	20	-	0.67
	159	82 A1	82	73	40	32	12	-	-	20	-	0.69
	160	84 A1	84	75	40	32	12	-	-	20	-	0.72
	161	87 A1	87	78	40	32	12	-	-	20	-	0.77
	162	89 A1	89	80	40	32	12	-	-	20	-	0.81
	163	94 A1	94	85	40	32	12	-	-	20	-	0.90
	164	97 A1	97	88	40	32	12	-	-	20	-	0.96
	165	99 A1	99	90	40	32	12	-	-	20	-	1.05
	166	101.6 A1	101.6	92.6	40	32	12	-	-	20	-	1.1
