（単位：ｍｍ）

A形　2本掛　<寸法表>

（単位：ｍｍ）
形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム本数	重量（Kg）
形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	S1	S2	厚（最低）ｈ	幅 w	アーム本数	重量（Kg）

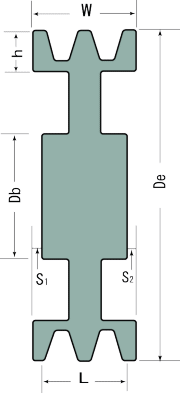

	200	※2 A2	50.8	41.8	37	49	13	-	-	36	-	0.43
	201	2½ A2	63.5	54.5	43	30	19	25	16	36	-	0.62
	202	3 A2	76.2	67.2	45	30	19	25	16	36	-	0.82
	203	3½ A2	88.9	79.9	48	30	19	25	16	36	-	1.1
	204	4 A2	101.6	92.6	50	30	19	25	16	36	-	1.3
	205	4½ A2	114.3	105.3	55	30	19	25	16	36	-	1.6
	206	5 A2	127.0	118.0	55	30	19	25	16	36	-	1.8
	207	5½ A2	139.7	130.7	60	30	19	25	16	36	-	2.2
	208	6 A2	152.4	143.4	65	30	19	25	16	36	-	2.6
	209	6½ A2	165.1	156.1	65	30	19	25	16	36	-	2.9

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※印は裏ベタとなります

形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム本数	重量（Kg）
形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	S1	S2	厚（最低）ｈ	幅 w	アーム本数	重量（Kg）
	220	7 A2	177.8	168.8	65	35	0.5	0.5	16	36	4	2.7
	221	8 A2	203.2	194.2	65	35	0.5	0.5	16	36	4	3.1
	222	9 A2	228.6	219.6	68	35	0.5	0.5	16	36	4	3.6
	223	10 A2	254.0	245.0	68	35	0.5	0.5	16	36	4	3.8
	224	11 A2	279.4	270.4	68	35	0.5	0.5	16	36	4	4.1
	225	12 A2	304.8	295.8	68	35	0.5	0.5	16	36	4	4.7
	226	13 A2	330.2	321.2	70	35	0.5	0.5	16	36	4	4.8
	227	14 A2	355.6	346.6	73	35	0.5	0.5	16	36	4	5.1
	228	15 A2	381.0	372.0	80	35	0.5	0.5	16	36	4	6.2
	229	16 A2	406.4	397.4	80	35	0.5	0.5	16	36	4	7.2
	230	18 A2	457.2	448.2	80	35	0.5	0.5	16	36	6	7.9

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　★　アーム形プーリーのh寸法　削り込みは１０㎜

形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム本数	重量（Kg）
形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	S1	S2	厚（最低）ｈ	幅 w	アーム本数	重量（Kg）

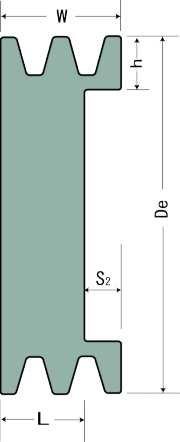

	250	ﾍﾞﾀ 3 A2	76.2	67.2	-	24	-	12	16	36	-	0.74
	251	ﾍﾞﾀ 3½ A2	88.9	79.9	-	24	-	12	16	36	-	1.0
	252	ﾍﾞﾀ 4 A2	101.6	92.6	-	24	-	12	16	36	-	1.3
	253	ﾍﾞﾀ 4½ A2	114.3	105.3	-	24	-	12	16	36	-	1.7
	254	ﾍﾞﾀ 5 A2	127.0	118.0	-	24	-	12	16	36	-	2.2
	255	ﾍﾞﾀ 5½ A2	139.7	130.7	-	24	-	12	16	36	-	2.6
	256	ﾍﾞﾀ 6 A2	152.4	143.4	60	26	-	10	16	36	-	2.3
	257	ﾍﾞﾀ 6½ A2	165.1	156.1	60	26	-	10	16	36	-	2.6

形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム本数	重量（Kg）
形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	S1	S2	厚（最低）ｈ	幅 w	アーム本数	重量（Kg）

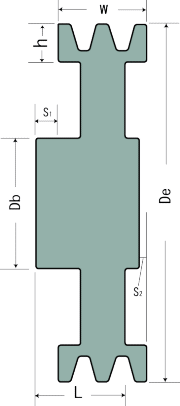

	240	P-7 A2	177.8	168.8	65	38	10	8	16	36	4	2.8
	241	P-8 A2	203.2	194.2	65	38	10	8	16	36	4	3.2

　　　　　　　　　　　　　　　　　　　　　　　　★　Pはボス出タイプ

形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム本数	重量（Kg）
形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	S1	S2	厚（最低）ｈ	幅 w	アーム本数	重量（Kg）

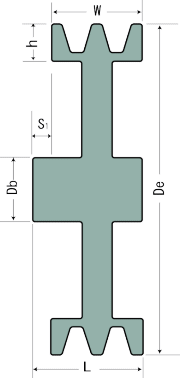

	271	U-2½ A2	63.5	54.5	48	55	19	-	-	36	-	0.8
	272	U-3 A2	76.2	67.2	48	55	19	-	-	36	-	1.1
	273	U-3½ A2	88.9	79.9	50	55	19	-	-	36	-	1.5
	274	U-4 A2	101.6	92.6	53	55	19	-	-	36	-	1.9
	275	U-4½ A2	114.3	105.3	55	55	19	-	-	36	-	2.5
	276	U-5 A2	127.0	118.0	55	55	19	-	-	36	-	3.0

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　★　Uはボス付裏ベタタイプ

形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム本数	重量（Kg）
形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	S1	S2	厚（最低）ｈ	幅 w	アーム本数	重量（Kg）

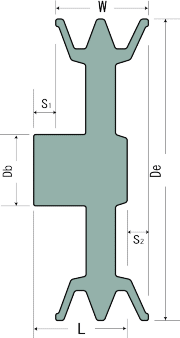

	280	F-6 A2	152.4	143.4	47	35	7	8	-	36	4	1.5
	281	F-6½ A2	165.1	156.1	47	35	7	8	-	36	4	1.7
	282	F-7 A2	177.8	168.8	50	35	7	8	-	36	4	1.9
	283	F-8 A2	203.2	194.2	50	35	7	8	-	36	4	2.3

形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム本数	重量（Kg）
形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	S1	S2	厚（最低）ｈ	幅 w	アーム本数	重量（Kg）
	291	F-16 A2	406.4	397.4	60	40	4	-	16	36	6	6.0
	292	F-18 A2	457.2	448.2	65	40	4	-	16	36	6	7.4

　　　　　　　　　　　　　　　　　　　　　　　　★　Fは軽量タイプ
