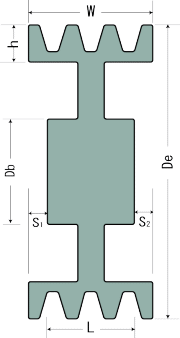

| 形状概略図 | コードNo. | 品名 （ｲﾝﾁ） |
外径 De |
ピッチ径 | ボス径 Db |
ボス長 L |
ボス位置 | リム | アーム 本数 |
重量 （Kg） |
||
| S1 | S2 | 厚（最低） ｈ |
幅 w |
|||||||||
 |
301 | ※2½ A3 | 63.5 | 54.5 | 47 | 71 | 19 | 0 | - | 52 | - | 1.0 |
| 302 | 3 A3 | 76.2 | 67.2 | 50 | 40 | 19 | 31 | 16.5 | 52 | - | 1.2 | |
| 303 | 3½ A3 | 88.9 | 79.9 | 50 | 40 | 19 | 31 | 16.5 | 52 | - | 1.5 | |
| 304 | 4 A3 | 101.6 | 92.6 | 55 | 40 | 19 | 31 | 16.5 | 52 | - | 1.9 | |
| 305 | 4½ A3 | 114.3 | 105.3 | 55 | 40 | 19 | 31 | 16.5 | 52 | - | 2.3 | |
| 306 | 5 A3 | 127.0 | 118.0 | 60 | 40 | 19 | 31 | 16.5 | 52 | - | 2.8 | |
| 307 | 5½ A3 | 139.7 | 130.7 | 60 | 40 | 19 | 31 | 16.5 | 52 | - | 3.3 | |
| 308 | 6 A3 | 152.4 | 143.4 | 65 | 40 | 19 | 31 | 16.5 | 52 | - | 3.9 | |
| 309 | 6½ A3 | 165.1 | 156.1 | 65 | 40 | 19 | 31 | 16.5 | 52 | - | 4.4 | |

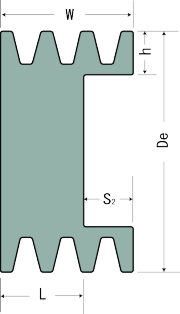

※印は裏ベタタイプとなります
| 形状概略図 | コードNo. | 品名 （ｲﾝﾁ） |
外径 De |
ピッチ径 | ボス径 Db |
ボス長 L |
ボス位置 | リム | アーム 本数 |
重量 （Kg） |
||
| S1 | S2 | 厚（最低） ｈ |
幅 w |
|||||||||
 |
320 | 7 A3 | 177.8 | 168.8 | 65 | 42 | 5 | 5 | 16.5 | 52 | 4 | 3.6 |
| 321 | 8 A3 | 203.2 | 194.2 | 65 | 42 | 5 | 5 | 16.5 | 52 | 4 | 4.0 | |
| 322 | 9 A3 | 228.6 | 219.6 | 70 | 42 | 5 | 5 | 16.5 | 52 | 4 | 4.7 | |
| 323 | 10 A3 | 254.0 | 245.0 | 70 | 42 | 5 | 5 | 16.5 | 52 | 4 | 5.3 | |
| 324 | 11 A3 | 279.4 | 270.4 | 70 | 42 | 5 | 5 | 16.5 | 52 | 4 | 5.6 | |
| 325 | 12 A3 | 304.8 | 295.8 | 75 | 42 | 5 | 5 | 16.5 | 52 | 4 | 6.4 | |
| 326 | 13 A3 | 330.2 | 321.2 | 75 | 42 | 5 | 5 | 16.5 | 52 | 4 | 7.0 | |
| 327 | 14 A3 | 355.6 | 346.6 | 80 | 42 | 5 | 5 | 16.5 | 52 | 4 | 7.8 | |
| 328 | 15 A3 | 381.0 | 372.0 | 80 | 42 | 5 | 5 | 16.5 | 52 | 4 | 8.4 | |
| 329 | 16 A3 | 406.4 | 397.4 | 80 | 42 | 5 | 5 | 16.5 | 52 | 4 | 8.5 | |
| 330 | 18 A3 | 457.2 | 448.2 | 80 | 42 | 5 | 5 | 16.5 | 52 | 6 | 10.4 | |
★ アーム形プーリーのh寸法 削り込みは17㎜
| 形状概略図 | コードNo. | 品名 （ｲﾝﾁ） |
外径 De |
ピッチ径 | ボス径 Db |
ボス長 L |
ボス位置 | リム | アーム 本数 |
重量 （Kg） |
||
| S1 | S2 | 厚（最低） ｈ |
幅 w |
|||||||||
 |
350 | ﾍﾞﾀ 3 A3 | 76.2 | 67.2 | - | 32 | - | 20 | 16.5 | 52 | - | 1.0 |
| 351 | ﾍﾞﾀ 3½ A3 | 88.9 | 79.9 | - | 32 | - | 20 | 16.5 | 52 | - | 1.4 | |
| 352 | ﾍﾞﾀ 4 A3 | 101.6 | 92.6 | - | 32 | - | 20 | 16.5 | 52 | - | 1.9 | |
| 353 | ﾍﾞﾀ 4½ A3 | 114.3 | 105.3 | - | 32 | - | 20 | 16.5 | 52 | - | 2.4 | |
| 354 | ﾍﾞﾀ 5 A3 | 127.0 | 118.0 | - | 32 | - | 20 | 16.5 | 52 | - | 3.0 | |
| 355 | ﾍﾞﾀ 5½ A3 | 139.7 | 130.7 | - | 32 | - | 20 | 16.5 | 52 | - | 3.6 | |
| 形状概略図 | コードNo. | 品名 （ｲﾝﾁ） |
外径 De |
ピッチ径 | ボス径 Db |
ボス長 L |
ボス位置 | リム | アーム 本数 |
重量 （Kg） |
||
| S1 | S2 | 厚（最低） ｈ |
幅 w |
|||||||||
 |
356 | ﾍﾞﾀ 6 A3 | 152.4 | 143.4 | 60 | 32 | - | 20 | 16.5 | 52 | - | 2.9 |
| 357 | ﾍﾞﾀ 6½ A3 | 165.1 | 156.1 | 60 | 32 | - | 20 | 16.5 | 52 | - | 3.3 | |

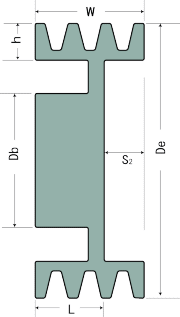

| 形状概略図 | コードNo. | 品名 （ｲﾝﾁ） |
外径 De |
ピッチ径 | ボス径 Db |
ボス長 L |
ボス位置 | リム | アーム 本数 |
重量 （Kg） |
||
| S1 | S2 | 厚（最低） ｈ |
幅 w |
|||||||||
 |
340 | P-7 A3 | 177.8 | 168.8 | 65 | 52 | 12 | 12 | 16.5 | 52 | 4 | 3.8 |
| 341 | P-8 A3 | 203.2 | 194.2 | 65 | 52 | 12 | 12 | 16.5 | 52 | 4 | 4.2 | |
★ Pはボス出タイプ
