（単位：ｍｍ）

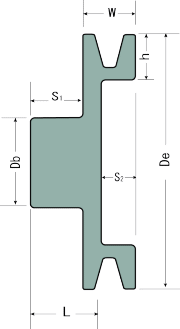

形状概略図	コードNo.	品名 （ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム 本数	重量 （Kg）
							S1	S2	厚（最低） ｈ	幅 w
	501	※2½ B1	63.5	52.5	43	43	19	0	-	24	-	0.55
	502	3 B1	76.2	65.2	48	28	19	15	19	24	-	0.66
	503	3½ B1	88.9	77.9	50	28	19	15	19	24	-	0.82
	504	4 B1	101.6	90.6	50	28	19	15	19	24	-	0.97
	505	4½ B1	114.3	103.3	50	28	19	15	19	24	-	1.1
	506	5 B1	127.0	116.0	55	28	19	15	19	24	-	1.35

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※印は裏ベタとなります

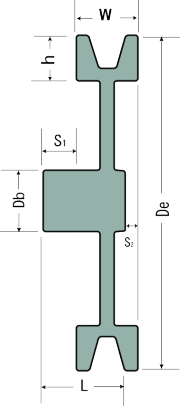

形状概略図	コードNo.	品名 （ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム 本数	重量 （Kg）
							S1	S2	厚（最低） ｈ	幅 w
	507	5½ B1	139.7	128.7	55	30	11	5	17	24	4	1.4
	508	6 B1	152.4	141.4	55	30	11	5	17	24	4	1.6
	509	6½ B1	165.1	154.1	55	30	11	5	17	24	4	1.7
	510	7 B1	177.8	166.8	60	30	11	5	17	24	4	1.8
	511	8 B1	203.2	192.2	60	30	11	5	17	24	4	2.1
	512	9 B1	228.6	217.6	60	30	11	5	17	24	4	2.3
	513	10 B1	254.0	243.0	60	33	11	2	17	24	4	2.8
	514	11 B1	279.4	268.4	60	33	11	2	17	24	4	3.0
	515	12 B1	304.8	293.8	60	33	11	2	17	24	4	3.7
	516	13 B1	330.2	319.2	60	38	14	0	17	24	4	4.2
	517	14 B1	355.6	344.6	65	38	14	0	17	24	4	4.6
	518	15 B1	381.0	370.0	65	38	14	0	17	24	4	4.8
	519	16 B1	406.4	395.4	70	38	14	0	17	24	4	5.3

　

　　　　　　　　　　　　　　　　　　　　　　　★　アーム形プーリーのh寸法が少ないのは削り込みは　6.0�oの為
