B形　3本掛　<寸法表>

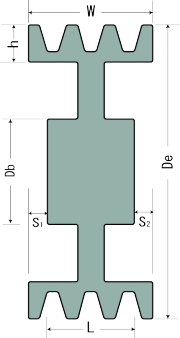

形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム本数	重量（Kg）
形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	S1	S2	厚（最低）ｈ	幅 w	アーム本数	重量（Kg）
	702	3 B3	76.2	65.2	55	45	19	38	20	64	-	1.5
	703	3½ B3	88.9	77.9	60	45	19	38	20	64	-	1.9
	704	4 B3	101.6	90.6	60	45	19	38	20	64	-	2.3
	705	4½ B3	114.3	103.3	65	45	19	38	20	64	-	2.8
	706	5 B3	127.0	116.0	65	45	19	38	20	64	-	3.3
	707	5½ B3	139.7	128.7	65	45	19	38	20	64	-	4.0
	708	6 B3	152.4	141.4	70	46	22	40	20	64	-	4.5
	709	6½ B3	165.1	154.1	70	46	22	40	20	64	-	5.2

形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム本数	重量（Kg）
形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	S1	S2	厚（最低）ｈ	幅 w	アーム本数	重量（Kg）
	720	7 B3	177.8	166.8	70	43	10.5	10.5	19	64	4	4.4
	721	8 B3	203.2	192.2	75	43	10.5	10.5	19	64	4	5.1
	722	9 B3	228.6	217.6	75	43	10.5	10.5	19	64	4	5.5
	723	10 B3	254.0	243.0	75	43	10.5	10.5	19	64	4	6.2
	724	11 B3	279.4	268.4	75	45	9.5	9.5	19	64	4	6.8
	725	12 B3	304.8	293.8	80	45	9.5	9.5	19	64	4	7.5
	726	13 B3	330.2	319.2	85	45	9.5	9.5	19	64	4	8.2
	727	14 B3	355.6	344.6	88	45	9.5	9.5	19	64	4	9.1
	728	15 B3	381.0	370.0	88	45	9.5	9.5	19	64	4	10.0
	729	16 B3	406.4	395.4	88	50	7	7	19	64	4	11.5
	730	18 B3	457.2	446.2	90	50	7	7	19	64	6	12.8

　　　　　　　　　　　　　　　　　　　　　　　★　アーム形プーリーのh寸法　削り込みは20㎜

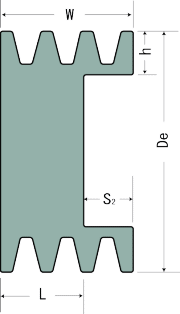

形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム本数	重量（Kg）
形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	S1	S2	厚（最低）ｈ	幅 w	アーム本数	重量（Kg）
	760	※ﾍﾞﾀ 3 B3	76.2	65.2	-	64	-	0	-	64	-	1.3
	761	ﾍﾞﾀ 3½ B3	88.9	77.9	-	38	-	26	20	64	-	1.6
	762	ﾍﾞﾀ 4 B3	101.6	90.6	-	38	-	26	20	64	-	2.1
	763	ﾍﾞﾀ 4½ B3	114.3	103.3	-	38	-	26	20	64	-	2.6
	764	ﾍﾞﾀ 5 B3	127.0	116.0	-	38	-	26	20	64	-	3.3
	765	ﾍﾞﾀ 5½ B3	139.7	128.7	-	38	-	26	20	64	-	4.1
	766	ﾍﾞﾀ 6 B3	152.4	141.4	-	40	-	24	20	64	-	5.1
	767	ﾍﾞﾀ 6½ B3	165.1	154.1	70	40	-	24.	20	64	-	4.2

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　※印は裏ベタとなります

形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム本数	重量（Kg）
形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	S1	S2	厚（最低）ｈ	幅 w	アーム本数	重量（Kg）
	740	P-7 B3	177.8	166.8	70	55	10	19	19	64	4	4.8
	741	P-8 B3	203.2	192.2	75	55	10	19	19	64	4	5.5

　　　　　　　　　　　　　　　　　　　　　　　　★　Pはボス出タイプ

形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム本数	重量（Kg）
形状概略図	コードNo.	品名（ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	S1	S2	厚（最低）ｈ	幅 w	アーム本数	重量（Kg）
	770	U-3 B3	76.2	65.2	55	83	19	-	-	64	-	1.7
	771	U-3½ B3	88.9	77.9	60	83	19	-	-	64	-	2.3
	772	U-4 B3	101.6	90.6	60	82	18	-	-	64	-	3.0
	773	U-4½ B3	114.3	103.3	65	82	18	-	-	64	-	3.9
	774	U-5 B3	127.0	116.0	65	82	18	-	-	64	-	4.9
	775	U-5½ B3	139.7	128.7	65	82	18	-	-	64	-	6.0

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　★　Uはボス付裏ベタタイプ
