（単位：ｍｍ）

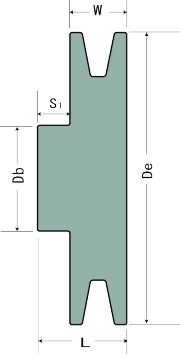

形状概略図	コードNo.	品名 （ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム 本数	重量 （Kg）
							S1	S2	厚（最低） ｈ	幅 w
	10	※45 M1	45.0	39.5	25	27	10	-	-	17	-	0.18
	11	2 M1	50.8	45.3	30	27	10	-	-	17	-	0.23
	12	※55 M1	55.0	49.5	30	27	10	-	-	17	-	0.29
	13	2½ M1	63.5	58.0	30	27	10	-	-	17	-	0.35
	14	※70 M1	70.0	64.5	35	27	10	-	-	17	-	0.43
	15	3 M1	76.2	70.7	35	27	10	-	-	17	-	0.5

　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　※印はミリとなります

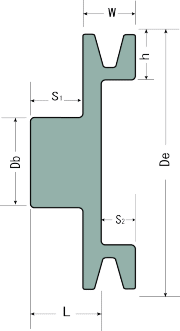

形状概略図	コードNo.	品名 （ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム 本数	重量 （Kg）
							S1	S2	厚（最低） ｈ	幅 w
	16	3½ M1	88.9	83.4	35	20	15	12	13	17	-	0.5
	17	4 M1	101.6	96.1	35	20	15	12	13	17	-	0.6
	18	4½ M1	114.3	108.8	35	20	15	12	13	17	-	0.7

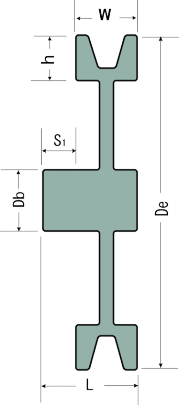

形状概略図	コードNo.	品名 （ｲﾝﾁ）	外径 De	ピッチ径	ボス径 Db	ボス長 L	ボス位置		リム		アーム 本数	重量 （Kg）
							S1	S2	厚（最低） ｈ	幅 w
	19	5 M1	127.0	121.5	35	30	13	-	14	17	3	0.68
	20	5½ M1	139.7	134.2	35	30	13	-	14	17	3	0.75
	21	6 M1	152.4	146.9	35	30	13	-	14	17	3	0.84
	22	7 M1	177.8	172.3	40	30	13	-	14	17	3	0.98
	23	8 M1	203.2	197.7	40	30	13	-	14	17	3	1.2
	24	9 M1	228.6	223.1	40	30	13	-	14	17	3	1.4
	25	10 M1	254.0	248.5	40	30	13	-	14	17	3	1.7
